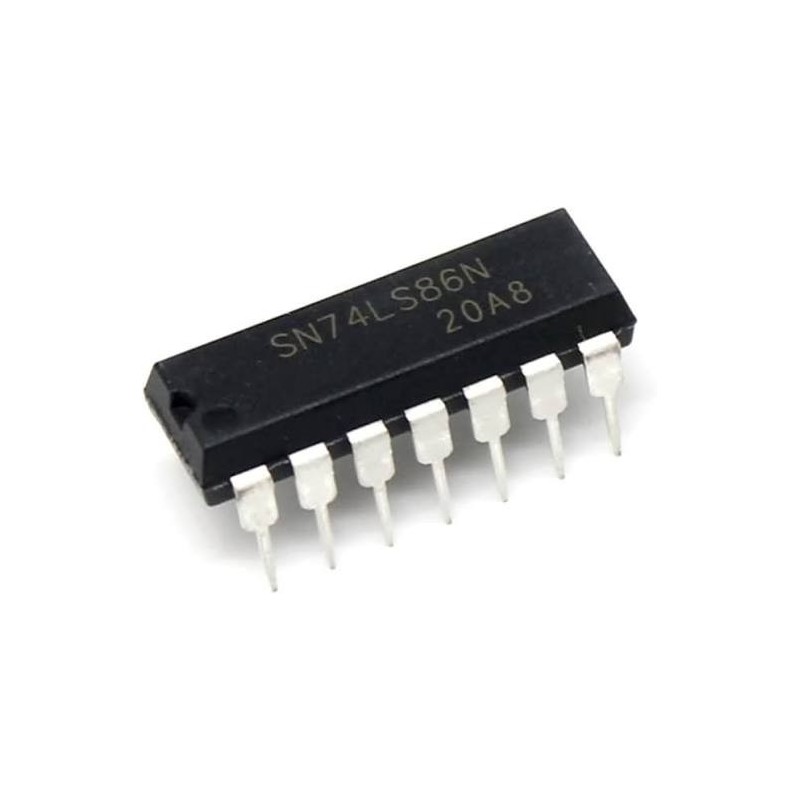

74LS86 Compuerta Lógica XOR de 4 Canales
$15.00
El 74LS86 es un circuito integrado monolitico de alta velocidad que incorpora cuatro compuertas logicas independientes OR Exclusiva (XOR) de dos entradas. El dispositivo esta fabricado bajo tecnologia TTL Schottky de baja potencia (LS), disenada para optimizar el producto velocidad-potencia en sistemas digitales de control y procesamiento de datos.
ESPECIFICACIONES:
- Tipo de componente: Circuito Integrado Logico TTL
- Función lógica: XOR
- Numero de compuertas: 4 canales independientes
- Numero de entradas por compuertas: 2 entradas
- Tipo de encapsulado: DIP-14
- Tipo de montaje: Through-Hole
- Tecnologia de fabricacion: Low-power Schottky (LS)
- Tension de alimentacion (Vcc): 4.75 V a 5.25 V
- Voltaje nominal de operacion: 5.0 V DC
- Corriente de salida en nivel alto (Ioh): -0.4 mA maximo
- Corriente de salida en nivel bajo (Iol): 8.0 mA maximo
- Voltaje de entrada nivel alto (Vih): 2.0 V minimo
- Voltaje de entrada nivel bajo (Vil): 0.8 V maximo
- Margen de inmunidad al ruido: 400 mV tipico
- Configuracion de salida: Totem-Pole
- Compatibilidad logica: Familias TTL y microcontroladores de 5V
DOCUMENTOS:
Información Técnica
ICILOG0010053
100 Artículos
Nuevo
