- Nuevo

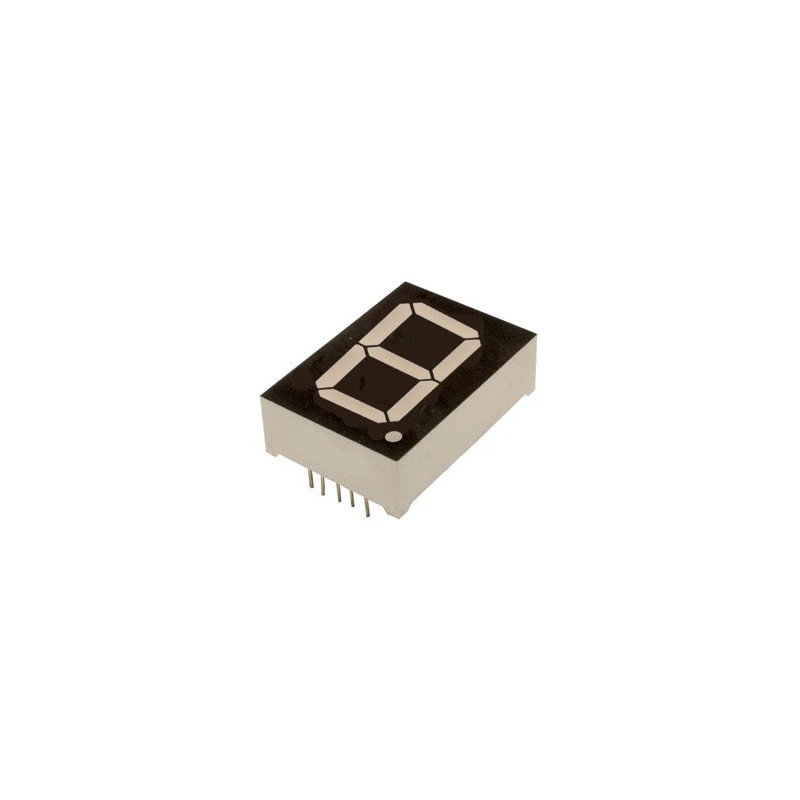

Display 7 segmentos cátodo común Rojo 1.8 inch
$80.00
Componente optoelectrónico de formato grande para la visualización de un dígito numérico y punto decimal. Su configuración de cátodo común (pines 1 y 5 a GND) facilita la integración con transistores NPN, arreglos Darlington o drivers de potencia. Cuenta con un voltaje de operación óptimo de 3.6V por segmento, garantizando un brillo uniforme y de bajo consumo en color rojo. Perfecto para estudiantes, makers e ingenieros de desarrollo.
-
Especificaciones:
- Modelo: FJS18101AH
- Configuración: Cátodo Común (Common Cathode)
- Tamaño del display: 1.8 pulgadas (45.7 mm de altura del dígito)
- Dimensiones externas: 55.0 mm x 38.0 mm x 11.0 mm (aprox.)
- Color de emisión: Rojo de alta visibilidad
- Número de pines: 10 pines (distribución estándar de doble fila)
- Pines comunes (GND): Pin 1 y Pin 5
- Estructura interna: 2 LEDs en serie por cada segmento (A-G)
- Voltaje directo por segmento (\(V_{F}\)): 3.4V a 3.6V (típico)
- Voltaje directo del punto decimal (\(V_{F}\)): 1.8V a 2.0V
- Corriente de operación recomendada: 15mA - 20mA por segmento
IPAOPT0020101
