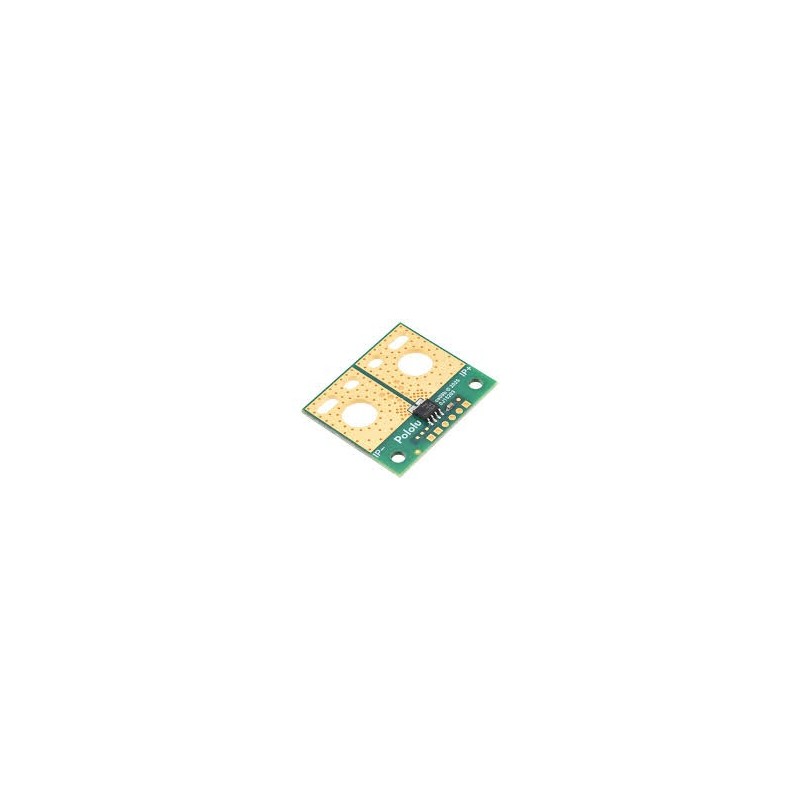

Sensor de corriente ACS37030LLZATR-065B3
$508.00
Circuito integrado de monitoreo de corriente totalmente aislado y de ultra-alto ancho de banda. Gracias a su arquitectura híbrida patentada, combina un elemento de efecto Hall para la captura de DC y bajas frecuencias con una bobina inductiva interna para transitorios de alta frecuencia. Esto le permite alcanzar un ancho de banda operativo de 5Mhz con un tiempo de respuesta de apenas 40ns, optimizando la relación señal/ruido (SNR) en aplicaciones con altas velocidades de conmutación.
Especificaciones
- Rango de Corriente: ±65 A (Bidireccional, AC/DC).
- Ancho de Banda (-3 dB): DC a 5 MHz.
- Tiempo de Respuesta (\(t_{RESPONSE}\)): 40 ns (típico).
- Sensibilidad Nominal: 20.3 mV/A.
- Tensión de Alimentación (\(V_{CC}\)): 3.3 V nominal (Rango: 3.0 V a 3.6 V).
- Tensión de Salida a 0 A (\(V_{OUT(Q)}\)): \(V_{CC}\) / 2 (1.65 V nominal).
- Tensión de Referencia (\(V_{REF}\)): Pin de salida integrado para ADC pseudo-diferencial.
- Consumo de Corriente (\(I_{CC}\)): 19 mA (máximo).
- Margen de Error Total: ±2% (típico a temperatura ambiente).
- Tipo de Aislamiento: Galvánico integrado (baja inductancia parásita).
- Resistencia del Conductor Interno: 1.2 mΩ (típica, minimiza pérdidas térmicas por efecto Joule).
- Temperatura de Operación (\(T_{A}\)): -40 °C a 150 °C (Grado automotriz / Industrial pesado).
- Temperatura de Almacenamiento: -65 °C a 165 °C.
ISNGEN0010157
