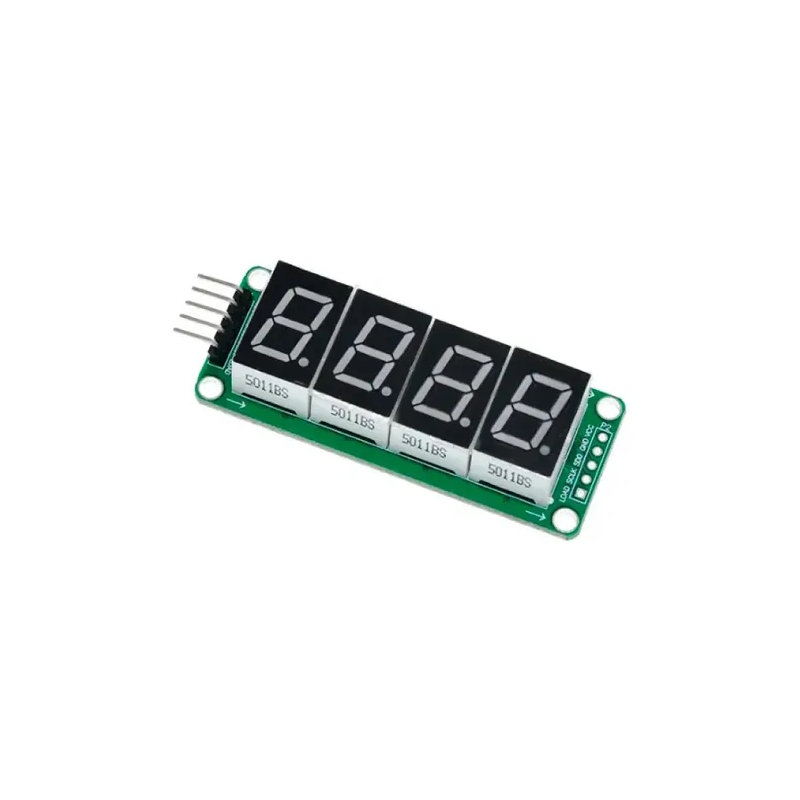

Módulo Display 7 Segmentos de 4 Dígitos con 74HC595
$1,000.00
Módulo de visualización numérico compuesto por cuatro displays de 7 segmentos de un solo dígito encapsulados en un circuito impreso. La placa integra en su cara posterior dos registros de desplazamiento de 8 bits 74HC595 conectados en cascada, configurados para realizar el control estático o multiplexado de los segmentos LED. El propósito principal del módulo es actuar como un expansor de salidas serial-a-paralelo, reduciendo el bus de control físico requerido de 12 líneas GPIO tradicionales a una interfaz serie sincrónica de solo 3 pines de datos.
-
Especificaciones:
- Modelo de display: Cuatro matrices individuales de un dígito referencia 5161BS-7.
- Tamaño del dígito: 0.56 pulgadas (14.2 mm) de alto por componente.
- Controlador integrado: Dos registros de desplazamiento de 8 bits 74HC595 en cascada.
- Configuración de dígitos: 4 dígitos independientes con punto decimal integrado.
- Tipo de configuración nativa del display: Ánodo común.
- Voltaje de alimentación del módulo: 3.0V a 5.5V CC.
- Interfaz de comunicación: Serie sincrónica de 3 hilos (SDI, SCLK, RCLK/LOAD).
- Pines de entrada: VCC, GND, SDI, SCLK, LOAD.
- Pines de salida para cascada: VCC, GND, SDO, SCLK, LOAD.
- Tipo de conector: Cabezal macho recto con paso estándar de 2.54 mm.
- Compatibilidad lógica: Niveles de voltaje TTL y CMOS a 3.3V y 5V.
- Color de emisión de luz: Rojo de alta luminosidad.
ITDMOD0010186
