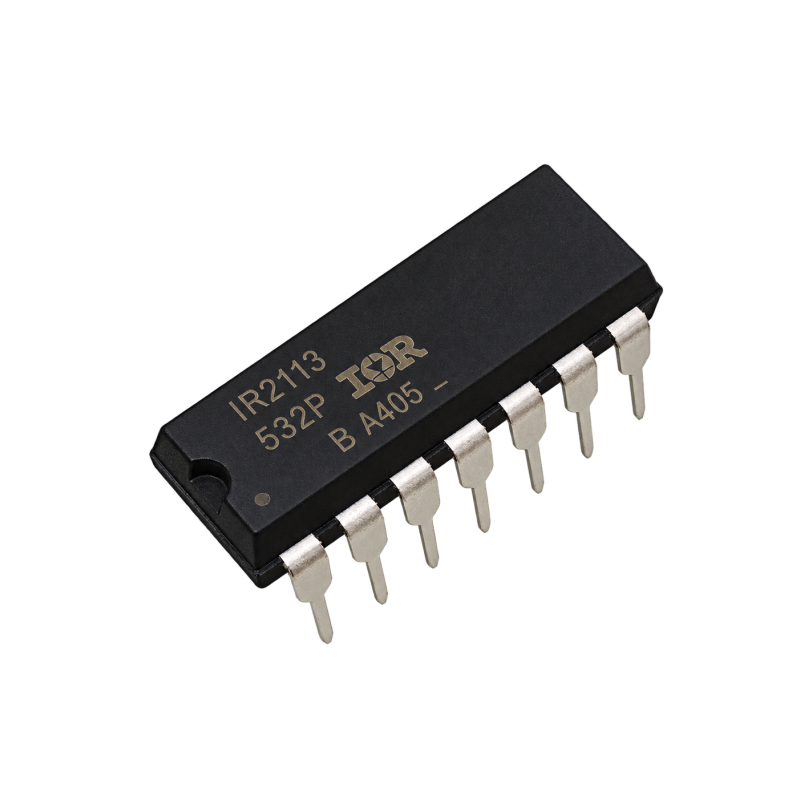

IR2113 Driver de Mosfet e IGBT de Alta Velocidad 600V
$139.00
El IR2113PBF es un circuito integrado controlador de compuerta (gate driver) de alta velocidad y alta tensión, diseñado para conmutar transistores MOSFET de potencia tipo canal N e IGBT en configuraciones de medio puente (half-bridge) o canales independientes de lado alto (high-side) y lado bajo (low-side). El dispositivo utiliza tecnologías propietarias HVIC y CMOS inmunes a cierres catastróficos (latch-immune) para ofrecer canales de salida referenciados de manera independiente. Su sufijo PBF indica un encapsulado libre de plomo (Lead-Free) bajo normativas ambientales estándar.
Especificaciones:
- Configuración del circuito: Medio puente (Half-Bridge) o dos canales independientes no inversores
- Voltaje de aislamiento del canal flotante máximo: 600V DC
- Voltaje de suministro para compuertas (VCC): 10V a 20V DC
- Corriente pico de salida: / 2.0A
- Tiempo de retardo de encendido típico: 120 ns
- Tiempo de retardo de apagado típico: 94 ns
- Tiempo de coincidencia de retrasos: 20 ns máximo
- Tiempos dinámicos de transición: Subida típica de 25 ns y caída típica de 17 ns
- Tipo de encapsulado: PDIP de 14 terminales (Through-Hole / Montaje pasante)
- Rango de temperatura de operación: -40 C a +125 C de temperatura ambiente (unión máxima de 150 C)
