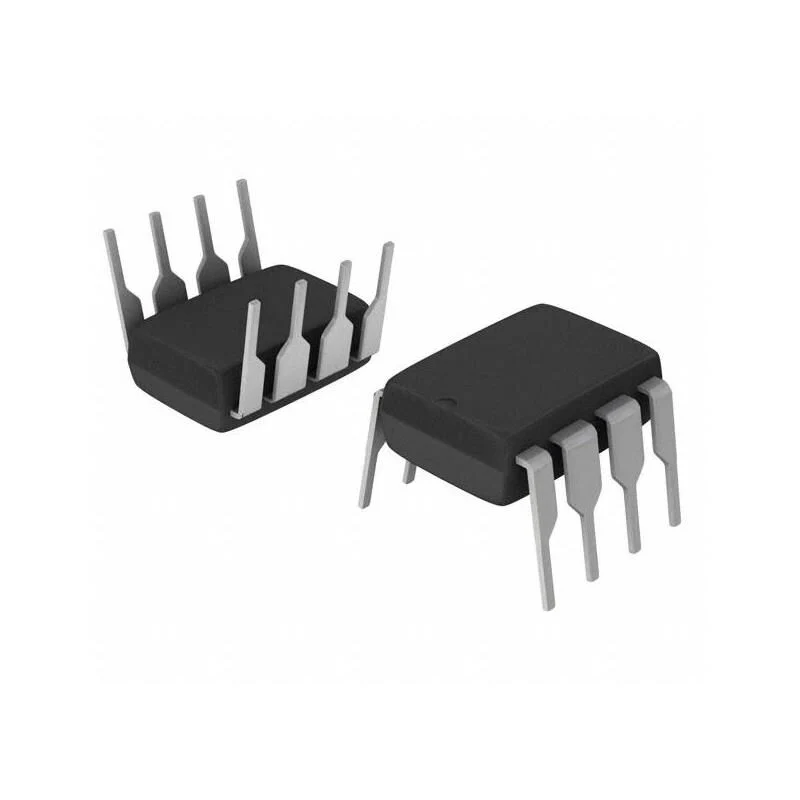

IR2101PBF Driver de Mosfet / IGBT (DIP-8)
$124.00
El IR2101PBF es un circuito integrado controlador de compuerta (Gate Driver) de alta velocidad y alto voltaje, diseñado con canales de salida independientes para el lado alto (High-Side) y el lado bajo (Low-Side). Su funcion principal es operar como una interfaz de potencia para activar transistores MOSFET de canal N e IGBTs en configuraciones de media puente (Half-Bridge) que manejan hasta 600V.
Especificaciones:
- Numero de parte del fabricante: IR2101PBF
- Tipo de controlador: Half-Bridge (Lado Alto y Lado Bajo Independientes)
- Voltaje maximo de compensacion (Offset): 600V
- Voltaje de alimentacion fija (VCC): 10V a 20V
- Corriente de salida pico tipica: 210mA fuente / 360mA sumidero
- Tiempo de subida tipico: 100ns
- Tiempo de caida tipico: 50ns
- Retraso de propagacion al encendido: 160ns
- Retraso de propagacion al apagado: 150ns
- Tipo de montaje: Insercion / Agujero pasante (THT)
- Tipo de empaque: 8-DIP (PDIP-8)
- Logica de entrada: Compatible con 3.3V, 5V y 15V (CMOS y TTL)
- Tipo de entrada: No inversora (Las salidas estan en fase con las entradas)
- Temperatura de trabajo de la union: -40 grados a 150 grados Celsius
